中國電線電纜分類的國家標準完整版
|
| 發布時間：2017-10-22 14:23:25 來源：艾克電纜 瀏覽次數：6566 |
一、輻照交聯電力電纜（電壓等級：0.6/1KV；執行標準：GB/T12706.1-2002）
輻照交聯電纜是利用高能射線轟擊聚其分子鏈中的氫原子排出，于是分子鏈上產生空隙，相鄰的分子鏈結合在一起形成－C－C－交聯鍵，形成了網狀的大分子立體結構而構成交聯聚乙烯。
通過輻照后的交聯聚乙烯熱性能可達到105度，輻照交聯為物理交聯方式，整個交聯沒有水的介入，其絕緣中的水分子含量不大于100PPM，絕緣純度高，從而輻照交聯的電纜在電性能、機械性能方面有獨特的優良特性，電纜壽命可達60年，同時電纜具有重量輕、結構簡單、敷設不受落差限制等特點。

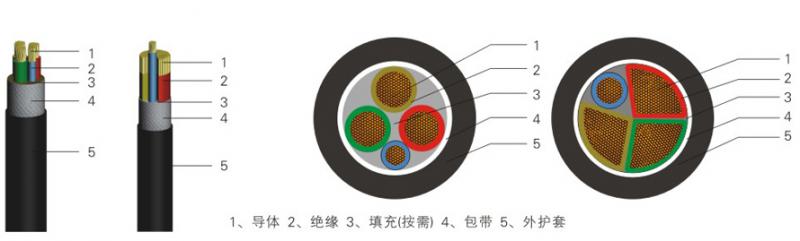

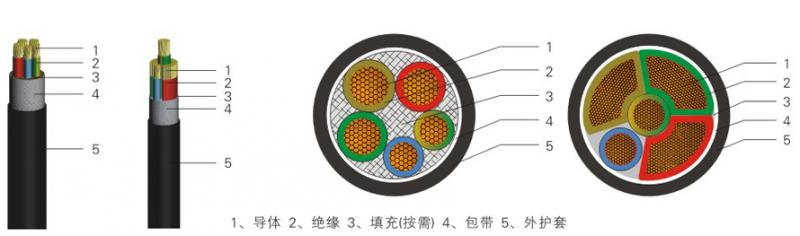

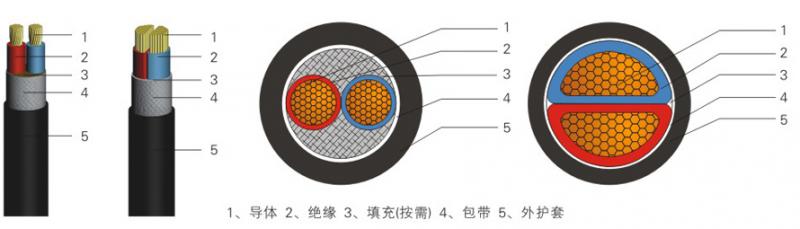

YJV、YJLV 輻照交聯聚乙烯絕緣聚氯乙烯護套電力電纜
YJY、YJLY 輻照交聯聚乙烯絕緣聚乙烯護套電力電纜
YJV22、YJLV22輻照交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
YJV23、YJLV23輻照交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜
YJV32、YJLV32輻照交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜
YJV33、YJLV33輻照交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜
VV、VLV、VY、VLY、YJV、YJLV、YJY、YJLY適用于室內外敷設。可經受一定的敷設牽引，但不能承受機械外力作用的場合。單芯電纜不允許敷設在磁性管道中。
VV22、VLV22、VV23、VLV23、YJV22、YJLV22、YJV23、YJLV23敷設在室內、隧道、電纜溝，能夠承受一定的機械外力，不能承受過大的拉力。
VV32、、VLV32、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33敷設在室內、隧道、電纜溝，能夠承受一定的機械外力。
VV32、、VLV32、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33敷設在室內、隧道、電纜溝，能夠承受一定的機械外力。
基本結構：導體－交聯聚乙烯絕緣－內護套－鋼帶鎧裝－聚氯乙烯護套
輻照交聯聚烯烴（主要材料是聚乙烯）電線電纜主要用于耐熱建筑線、汽車線、航空導線、機車線電線和電機電器引接線等。
二、中壓交聯聚乙烯絕緣電力電纜（電壓等級：6/6KV-26/35KV；執行標準： GB/T12706.2-2002）
中壓交聯聚乙電纜采用了全干式化學交聯方法使用聚乙烯分子由線型分子結構變?yōu)榭臻g網狀結構，使熱塑性的聚乙烯轉變?yōu)闊峁绦缘慕宦?lián)聚乙烯，使其機械性能、熱老化性能及環境應力能力在很大的程度上得到提高，并具有優良的電氣性能。具有異體正常運行溫度高、結構簡單、外徑小、重量輕、使用方便、不受敷設落差限制等特性。適用于工頻額定電壓1-35KV配電系統。
YJV62、YJLV62交聯聚乙烯絕緣雙非磁性金屬帶鎧裝聚氯乙烯護套電力電纜。
YJV63、YJLV63交聯聚乙烯絕緣雙非磁性金屬帶鎧裝聚乙烯護套電力電纜。
YJV63、YJLV63交聯聚乙烯絕緣雙非磁性金屬帶鎧裝聚乙烯護套電力電纜。
其它型號與輻照交聯類似（只是電壓不同）
YJV、YJLV、YJY、YJLY適用于室內敷設。可經受一定的敷設牽引，但不能承受機械外力作用的場合。單芯電纜不允許敷設在磁性管道中。
YJV22、YJLV22、YJV23、YJLV23敷設在室內、隧道、電纜溝，能夠承受一定的機械外力，不能承受過大的拉力。
YJV22、YJLV22、YJV23、YJLV23敷設在室內、隧道、電纜溝，能夠承受一定的機械外力，不能承受過大的拉力。
YJV32、、YJLV32、YJV33、、YJLV33適用于高落差地區，能承受一定的機械外力作用和相當?shù)睦Α?nbsp;
YJV62、YJLV62、YJV63、YJLV63用于交流回路的單芯電纜，應采用非磁性材料鎧裝。
YJV62、YJLV62、YJV63、YJLV63用于交流回路的單芯電纜，應采用非磁性材料鎧裝。
三、高壓交聯聚乙烯絕緣電力電纜（電壓等級：64/110KV，執行標準：GB/T 11017-[/B]2002；127/220KV、290/500KV） www.69om.com 收集整理本文
XLPE電纜有極佳的氣性能，介質損耗比紙絕緣和PVC絕緣都要小，XLPE電纜的電容也小，在沒有有效星形接地地系統中也可降低充電電流和接地故障電流。容易敷設是XLPE電纜的一大優點，與其它電力電纜相比，XLPE電纜彎曲半徑較小，重量輕，終端處理簡單，由于XLPE電纜不含油，所以在敷設時不用過多考慮線路要求，更不存在由于淌油而無法敷設的情況。
極佳的抗老特性及超強的耐熱變形性決定了交聯聚乙烯電纜在正常運行溫度90度，短時故障130度，及短路250攝氏度條件下可負載大電流。
極佳的抗老特性及超強的耐熱變形性決定了交聯聚乙烯電纜在正常運行溫度90度，短時故障130度，及短路250攝氏度條件下可負載大電流。
YJV YJLV交聯聚乙烯絕緣聚氯乙烯護套電力電纜
YJY、YJLY交聯聚乙烯絕緣聚乙烯護套電力電纜
YJLW02、YJLLW02交聯聚乙烯絕緣皺皮鋁套聚氯乙烯護套電力電纜
YJLW03、YJLLW03交聯聚乙烯絕緣皺皮鋁套聚乙烯護套電力電纜 ¬
以下省略
電纜結構：導體－導體屏蔽－絕緣－絕緣屏蔽－阻水層－金屬屏蔽－金屬護套－瀝青層－護套層－石墨層
四、控制電纜（執行標準：GB9330-88；電壓等級：450/750V）
1、產品采用聚氯乙烯或輻照交聯聚乙烯作為絕緣層，具有優良的導電性能、機械性能及化學穩定性能，適用于額定電壓0.6/1KV及以下控制，監控回路用保護線路等保護場合使用。電纜的導體長期允許工作溫度為70攝氏度，輻照交聯聚乙烯電纜其導體長期允許工作溫度為90度；
2、電纜敷設溫度不低于0度；
3、推薦允許敷設彎曲半徑：無鎧裝層的電纜應不小于電纜外形的6倍，有鎧裝層或屏蔽層。
3、推薦允許敷設彎曲半徑：無鎧裝層的電纜應不小于電纜外形的6倍，有鎧裝層或屏蔽層。
KVV、KYJV 聚氯乙烯絕緣（輻照交聯聚乙烯絕緣）聚氯乙烯護套控制電纜
KVVP、KYJVP聚氯乙烯絕緣（輻照交聯聚乙烯絕緣）聚氯乙烯護套編織屏蔽控制電纜
KVVP22、KYJVP22聚氯乙烯絕緣（輻照交聯聚乙烯絕緣）聚氯乙烯護套銅帶屏蔽控制電纜
KVV22、KYJV22聚氯乙烯絕緣（輻照交聯聚乙烯絕緣）聚氯乙烯護套鋼帶鎧裝控制電纜
KVV32、KYJV32聚氯乙烯絕緣（輻照交聯聚乙烯絕緣）聚氯乙烯護套細鋼絲鎧裝控制電纜
KVVR、KYJVR聚氯乙烯絕緣（輻照交聯聚乙烯絕緣）聚氯乙烯護套控制軟電纜 ¬
KVVRP、KYJVRP聚氯乙烯絕緣（輻照交聯聚乙烯絕緣）聚氯乙烯護套編織屏蔽控制軟電纜
KVV、KYJV敷設在室內，電纜溝、管道等固定場合。
KVVP、KYJVP、KVVP2、KYJVP2敷設在室內、電纜溝、管道等要求屏蔽的場合
KVV22、KYJV22敷設在室內，電纜溝、管道、直埋等能承受較大外力等固定場合
KVV32、KYJV32敷設在室內，電纜溝、管道、豎井等能承受較大機械拉力等固定場合
KVVR、KYJVR敷設在室內移動要求柔軟等場合
KVVRP、KYJVRP敷設在室內移動要求柔軟、屏蔽等場合
KVVRP、KYJVRP敷設在室內移動要求柔軟、屏蔽等場合控制電纜主要用于：電器、儀表、配電裝置信號傳輸、控制、測量等
五、計算機電纜（電壓等級：0.45/0.75KV，企標）
本產品使用于交流額定電壓為300/500及以下，對于防干擾性能要求高的計算機、檢測儀器、控制系統儀連接用的屏蔽電纜，用于高抗干擾性的模擬量數據傳輸。
本產品使用于交流額定電壓為300/500及以下，對于防干擾性能要求高的計算機、檢測儀器、控制系統儀連接用的屏蔽電纜，用于高抗干擾性的模擬量數據傳輸。
1、電纜長期允許工作量不超過70攝氏度。
2、電纜敷設的溫度不低于0攝氏度。
3、電纜彎曲半徑不小于電纜外徑的10倍。
DJYPV銅芯聚乙烯絕緣，對絞銅絲編織屏蔽、聚氯乙烯護套電子計算機電纜
DJYP2V銅芯聚乙烯絕緣，對絞銅帶屏蔽、聚氯乙烯護套電子計算機電纜
DJYP3V
DJYP3V銅芯聚乙烯絕緣，對絞鋁/塑復合帶屏蔽、聚氯乙烯護套電子計算機電纜
DJYPV22銅芯聚乙烯絕緣，對絞銅絲編織屏蔽、鋼帶鎧裝、聚氯乙烯護套電子計算機電纜
DJYP2V22銅芯聚乙烯絕緣，對絞銅帶屏蔽、鋼帶鎧裝、聚氯乙烯護套電子計算機電纜
DJYPVP2-22銅芯聚乙烯絕緣，對絞銅帶屏蔽、鋼速鎧裝、聚氯乙烯護套電子計算機電纜
DJYPVP2-22銅芯聚乙烯絕緣，對絞銅帶屏蔽、鋼速鎧裝、聚氯乙烯護套電子計算機電纜
DJYPV結構：銅導電線芯－聚乙烯絕緣－屏蔽連接線、聚脂薄膜繞包－銅帶或鋁/塑或銅絲編織屏蔽－繞包層－聚氯乙烯套
六、架空絕緣電纜（電壓等級：0.6/1KV、8.7/15KV、26/35KV；執行標準：三個）
1、本產品用于敷設在額定工頻電壓35KV及以下的架空電力線路中，作輸配電能用，電纜導體允許工作溫度為90度，短路時電纜的最高溫度為250攝氏度。
2、電纜的敷設溫度不低于-20攝氏度。
3、電纜敷設時允許彎曲半徑不小于電纜直徑的12倍。
具體型號有以下幾種：1KV：JKLYJ、JKYJ、JKLGYJ；10KV：JKLYJ；10KV及35KV：JKLYJ、JKLGYJ
七、鋁絞線及鋼芯鋁絞線(電壓等級：0.6/1KV；執行標準：GB/T 1179-1999）
本產品適用于野外露天架空敷設，用于低、中、高壓線路的電能輸配，產品重量輕，強度高、抗腐蝕、敷設不受落差限制，耐受各種環境。
鋼芯鋁絞線：LGJ；適用范圍：高壓和超高壓，受力大，大跨越輸電線路。
鋁絞線：LJ；適用范圍：受力不大，檔距較小的一般輸配電線路。
鋁絞線：LJ；適用范圍：受力不大，檔距較小的一般輸配電線路。
八、耐火電纜（電壓等級：0.45/0.75、0.6/1KV；執行標準：GB/T 19666-2005，GB/T12706.1-2002） ¬
耐火電纜用于高層建筑、地鐵、電站及一些重要場所等，具有防火特性的環境場合。除了在0.6/1KV額定工作電壓下傳送電力外，還可在燃燒情況下保質一定時間的安全運行，在950-1000攝氏度高溫火焰燃燒的情況下保持安全運行3個小時，這樣大大提高了耐火電纜的使用安全系數，為救助火災贏得了一定時間。
耐火電纜用于高層建筑、地鐵、電站及一些重要場所等，具有防火特性的環境場合。除了在0.6/1KV額定工作電壓下傳送電力外，還可在燃燒情況下保質一定時間的安全運行，在950-1000攝氏度高溫火焰燃燒的情況下保持安全運行3個小時，這樣大大提高了耐火電纜的使用安全系數，為救助火災贏得了一定時間。
使用范圍：
1、本產品適用于額定電壓0.6/1KV的電力傳輸及分配線路。 ¬
2、導體最高長期工作溫度為70度，短路時（最長持續時間不超過5S）電纜的最高溫度不超過160度。 ¬
3、敷設電纜時的環境溫度應不低于0攝氏度，其最小彎曲半徑就不小于電纜外徑的12倍。
NH－VV聚氯乙烯絕緣及護套耐火電力電纜 ¬
NH－VV22聚氯乙烯絕緣及護套鋼帶鎧裝耐火電力電纜 ¬
NH－YJV交聯聚乙烯絕緣聚氯乙烯護套耐火電力電纜 ¬
NH－YJV22交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝耐火電力電纜 ¬
NH－KVV、NH－KVV22、NH－BV等等
多芯結構：導體－耐火層－絕緣－填充－包帶－內護套－鎧裝－外護套
九、低煙無鹵電纜（執行標準：GB/T 19666-2005，GB 12706.1-2002)
適用于高層建筑、地鐵、電站以及重要的公共場所，在發生火災情況下電纜燃燒過程中減輕煙霧濃度、避免毒性氣體的釋放，這樣可以悅免了蔓延的濃煙使人窒息，同時也避免了有害氣體對一些精密、精良儀器及對人體的毒害，從而避免在線纜燃燒時千萬的第二次危害。
WDZA－YJE105、WDZA－YJLE105交聯聚乙烯絕緣聚烯乙烯護套阻燃A類電力電纜
WDZA－YJE23－105、WDZA-YJLE23－105交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套無鹵阻燃A類電力電纜
WDZA－YJE23－105、WDZA-YJLE23－105交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套無鹵阻燃A類電力電纜
十、布電線（電壓等級：300/500V 、450/750V；執行標準：GB5023-1997）
絕緣電線又可按每根導線的股數分為單股線和多股線，通常6平方毫米以上的絕緣電線都是多股線，6平方毫米及以下的絕緣電線可以是單股線，也可以是多股線，我們又把6平方毫米及以下單股線稱為硬線，多股線稱為軟線。硬線用“B”表示，軟線用“R”表示。
B系列歸類屬于布電線，所以開頭用B
V就是PVC聚氯乙烯，也就是（塑料）；
L就是鋁芯的代碼；
R就是(軟)的意思，要做到軟，就是增加導體根數；
電線常用的絕緣材料有聚氯乙烯和聚乙烯兩種，聚氯乙烯用“V”表示，聚乙烯用“Y”表示。
絕緣電線按固定在一起的相互絕緣的導線根數，可分為單芯線和多芯線，多芯線也可把多根單芯線固定在一個絕緣護套內。同一護套內的多芯線可多到24芯。平行的多芯線用“B”表示，絞型的多芯線用“S”表示。
了解了上述內容，就可很方便看出電線型號的含義，如下所示：型號名稱
BV 銅芯聚氯乙烯絕緣電線；
BVV 銅芯聚氯乙烯絕緣聚氯乙烯護套電線；
BVR 銅芯聚氯乙烯絕緣軟線；
RV 銅芯聚氯乙烯絕緣安裝軟線；
RVB 銅芯聚氯乙烯絕緣平型連接線軟線；
BVS 銅芯聚氯乙烯絕緣絞型軟線；
RVV 銅芯聚氯乙烯絕緣聚氯乙烯護套軟線；
BYR 聚乙烯絕緣軟電線；
BYVR 聚乙烯絕緣聚氯乙烯護套軟線；
RY 聚乙烯絕緣軟線；
RYV 聚乙烯絕緣聚氯乙烯護套軟線；
|
